펌프 및 밸브용 테프론(PTFE) 콤파운드 팩킹 COM-PAC


COM-PAC 이란 ? 그랜드 팩킹을 대체할 혁신적인 펌프 및 밸브용 콤파운드 팩킹. COM-PAC은 첨단 합성섬유와 특수 제조된 윤활제와 구리스가 적절히 배합된 제품으로 석면이 전혀 포함되어 있지 않다. 또한 진흙과 같이 얼마든지 변형이 가능하며 보존기간이 길고 펌프나 밸브의 크기에 따라 다양한 싸이즈의 팩킹을 갖고 있을 필요가 없다. COM-PAC의 장점 . 여러 종류의 싸이즈별 팩킹 재고를 갖고있을 필요가 없습니다.
. 사프트의 마모가 전혀 없습니다.
. 그랜드 팩킹을 교체할 수고가 필요하지 않습니다.

COM-PAC 사용처

COM-PAC은 회전운동의 각종펌프나, 밸브, 교반기, 압력용기 등에 사용된다.
COM-PAC 은 사용되는 장비의 종류나 COM-PAC의 타입에 따라 다르겠으나, 대체로 2200∼2400 FPM, PH 0-14, 온도 260 ℃ 까지 견딜 수 있으며, 스터핑 박스 내부 압력은 펌프의 경우 200 PSI, 밸브의 경우 450 PSI까지 견딘다 .

특 성

.팩킹의 교체 불필요
설치 1∼2년후 약간의 누수가 발생할 때에는COM-PAC을 조금씩 보충함으로써 끝난다.

.설치 및 보관의 용이
COM-PAC은 펌프의 내부에 단순히 채워 넣기만 하 면 되므로 설치가 용이하고, 펌프나 밸브의 싸이즈와 무관하게 설치할 수 있으므로 여러 싸이즈의 직조 팩 킹 보관 이 불필요 하다

.누수 ZERO
COM-PAC은 자체에 윤활제를 포함하고 있어 별도 의 냉각장치나 과열방지를 위한 누수가 불 필요.
또한, 마모된 축에 사용하여도 탁월한 보상효과가 있 어 누수는 거의 "ZERO"

.경제적인 팩킹 직조 팩킹과 비교하여 교체가 필요 치 않고 수명이 길며, 누수가 없고 다양한 팩킹 싸이 즈를 갖출 필요가 없다. 또한 이 COM-PAC은 납볼이 들어 있지 않아 샤프트 손상이 전혀 없다.


제품명	속성	비고
COM-26	특 성	핵급 흑연, PTFE와 고온 합성 윤활유. 그리고, Magna-Lube 를 함께 사용하면 마찰 없는 씰링 시스템이 가능하다. 이 씰란트는 스테인레스를 상하게 하지 않으며 화학 약품, 마모, 보다 빠른 샤후드 속도에 대해서도 성능이 우수함.
	재 질	흑색 합성물, 핵급 흑연 PTFE 로써 흑연 테프론 화이버로 강화되었음.
	윤 활 성	핵급 흑연 고온 윤할유
	온 도	-30∼500℉ (260 ℃)
	특 징	본 합성물은 양생 사이클이 없으며 스터핑 박스 내의 압축시 착상됨.
	PH 범위	0∼14.
	FPM	2400.
	용 도	바닷물, 염수, 슬러리, 폐수, 석유 및 유사 약품 등을 처리하는 원심펌프.
	보관수명	제품이 포장된 자체통에서 제공되는 적색 뚜껑의 나사식 상면 자체 밀폐식 흰 플라스틱 용기에서 상온시 영구 보관.
	포 장	2파운드/ 5파운드
COM-72	특 성	특허적 화이버, PTFE, 및 합성 윤활유로 구성된 전천후 급 씰런트. 고온, 마모된 샤후드 펌프, 오폐수 등에 효과가 있음.
	재 질	옅은 표백색에 가까운 합성물. 특허적 화이버 함유.
	윤 활 성	합성 비오염 고온 윤활유.
	온 도	-30∼500 ℉ (260 ℃)
	특 징	본 합성물은 양생 사이클이 없으며 스터핑 박스 내의 압축시 착상됨.
	PH 범위	2∼12.
	FPM	2200.
	용 도	하수, 상수,온수, 약 화학약품 용, 원심펌프.
	보관수명	제품이 포장된 자체통에서 제공되는 적색 뚜껑의 나사식 상면 자체 밀폐식 흰 플라스틱 용기에서 상온시 영구 보관.
	포 장	2파운드/ 5파운드


직 조 팩 킹	메 카 니 칼 씰	COM-PAC
정확한 치수가 필수적임.	좌 동	장비의 다양한 치수에 무관함.
팩킹의 윤활 및 과열방지를 위해 누수가 필히 요구됨.	손상되기 전까지는 누수 없으나 손상되면 누수가 많이 발생됨.	누수가 전혀 없음. 경우에 따라 누수가 되더라도 극히 소량임.
정기적으로 교체하여야 함. 펌프 가동정지 필요.	손상되면 즉시 교체. 펌프가동 정지 필요.	교체할 필요가 전혀 없고 단지 보충함. 펌프 가동정지 불필요.
장비의 마모 초래.(축 등)	마모 없음.	무시할 정도의 마모.
재질에 따라 최초의 비용 상이함.	최초의 비용이 고가임.	낮은 초기 비용.
가끔 냉각이 요구됨.	가끔 냉각이 요구됨.	냉각이 전혀 필요 없음.
x	x	납볼이 전혀 들어가 있지를 않아 사프트 손상이 없음.

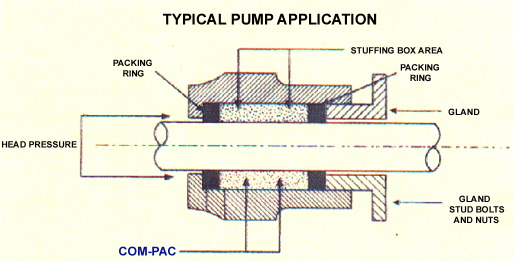

▷COM-PAC 설치 방법

1. 랜턴 링과 낡은 팩킹을 제거한다.
2. 축과 그랜드의 이상유무를 파악하고 깨끗이 청소한다.
3. SEAL WATER와 윤활유 인입구를 잠근다.
4. 하부 팩킹 링을 삽입한다.
5. COM-PAC을 단단히 채운다.
6. GLAND 피동 차를 제거하고 상부팩킹 링을 삽입한다. GLAND 를 제위치에 고정시키고 손으로 꽉 조인다.
7. 펌프를 15∼20분간 작동시킨다.
8. GLAND BOLT를 누수가 ZERO가 되거나 최소로 될 때까지 조인다.

*그랜드 팩킹 대신 1/8" (3 mm) 가스켓 이나 테프론 가스켓 또는 동판으로 대체할 수가 있다 .
* COM-PAC은 단지 때때로 추가하여 보충 하지만 교체할 필요는 전혀 없다 !
